【主要功能特性】
功能

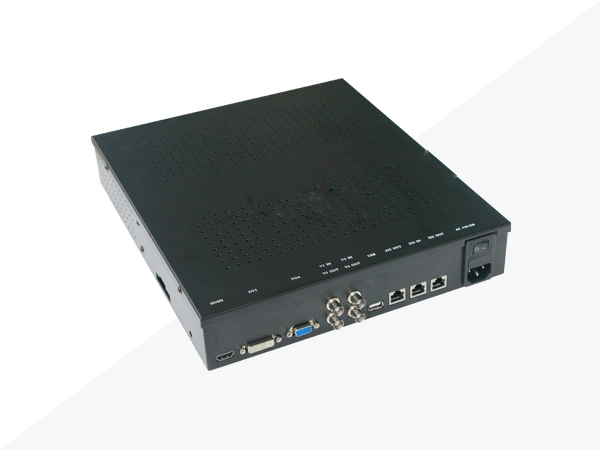

AM-6800是专为DID液晶大屏幕拼接系统设计的图像处理器，集成多种信号解码单元，液晶驱动单元，电源供给单元等多个部份，可灵活方便地和液晶屏组成一个大屏幕拼接显示系统。
1、全硬件构架，专业拼接芯片设计无CPU和操作系统。
2、多总线并行处理，处理功能强大。
3、集成多路视频信号源：HDMI、DVI、VGA、CVBS、USB，复合视频可以环出。
4、内嵌3D视频亮色分离电路单元，3D数字信号降噪单元和逐行处理帧频归一转化电路单元。
5、可支持驱动到1920*1080的液晶屏。
6、RS232串口远程控制；支持两路RS232环出。
7、可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统。
8、内嵌固件智能升级系统。
全金属外框设计
全金属外框设计，外观更出众，并适合大型电视墙的应用。采用防干扰金属外壳，无辐射，并提供良好的散
热，应对任何严格的应用环境。
风扇温控设计
工业级风扇设计标准，超静音温控冷却风扇设计，整机寿命更长；
全天候24小时应用设计
专为高负荷、全天候显示应用而设计，支持24小时不间断开机运行。
绿色环保设计
功能
AM-6800是专为DID液晶大屏幕拼接系统设计的图像处理器，集成多种信号解码单元，液晶驱动单元，电源供给单元等多个部份，可灵活方便地和液晶屏组成一个大屏幕拼接显示系统。
1、全硬件构架，专业拼接芯片设计无CPU和操作系统。
2、多总线并行处理，处理功能强大。
3、集成多路视频信号源：HDMI、DVI、VGA、CVBS、USB，复合视频可以环出。
4、内嵌3D视频亮色分离电路单元，3D数字信号降噪单元和逐行处理帧频归一转化电路单元。
5、可支持驱动到1920*1080的液晶屏。
6、RS232串口远程控制；支持两路RS232环出。
7、可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统。
8、内嵌固件智能升级系统。
全金属外框设计
全金属外框设计，外观更出众，并适合大型电视墙的应用。采用防干扰金属外壳，无辐射，并提供良好的散
热，应对任何严格的应用环境。
风扇温控设计
工业级风扇设计标准，超静音温控冷却风扇设计，整机寿命更长；
全天候24小时应用设计
专为高负荷、全天候显示应用而设计，支持24小时不间断开机运行。
绿色环保设计
符合RoHS标准，关爱环境
| 项目 | 参数 |
| 规格型号 | AM-6800 |
| 支持面板尺寸 | 26-47″ |
| 输出模式 | 双10位LVDS |
| 液晶类型 | TFT-LCD |
| 最大分辨率 | 1920×1080 |
| 输入和输出 | |
| RS-232 | 控制软件采用RS-232协议RJ45接口。(IR可选) |
| POWER | 支持AC 110-230 50/60HZ自适应输入，D型电源输入接口。 |
| HDMI | 支持最高版本1.3，全面支持SVGA/XGA/WXGA/WUXGA |
| DVI | 24+1DVI-D接口，全面支持SVGA/XGA/WXGA/WUXGA |
| VGA | D-USB 15针接口，全面支持SVGA/XGA/WXGA/WUXGA |
| CVBS | 2路视频输入BNC接口，支持PAL/NTSC/SCAM全制式 |
| USB | 升级固化软件，实现高清底图和播放图片视频文件 |
| CVBS输出 | 2路视频输出BNC接口，采用有源环出设计，2X2以内可以直接采用环出连接 |
| RS-232输出 | 输出2路 RS-232等同的RJ45接口 |
| INVERTER | 输出DC24V背光供电，ON/OFF背光开关控制信号和ADJ背光亮度调节信号 |
| 拼接系统软件 | TV WALL控制软件 |
| 工作温度 | 0～70 |
| 工作湿度 | 5～95%RH |
| 功率消耗 | 最大300W，视屏型号而定 |
| 待机功率损耗 | <3W |
| 机身尺寸(长×高×厚) |
35*25*8（cm） |
